ST0081-4D智能型触摸屏盐雾实验机

一、产品概述

型号：ST0081-4D

电源：1ψ220V

电流：MAX. 16A

温度范围：常温～50℃

控制精度：温度波动度：≤±0.5℃

温度均匀度：≤±2.0℃

解析精度：温度：±0.01℃

  湿度：±0.1%RH

机器结构与材质：内箱尺寸：900mm(W)×600 mm(D)×500 mm(H)。

内外箱材质：采用耐冲击PVC板，耐酸碱，耐腐蚀，耐高温。

盐雾试验加热系统：

试验室加热器：1∮220V   1.5KW。

饱和桶加热器：1∮220V   0.5KW。

电路控制系统：可程控器：U-680

保护系统：试验室超温保护开关   压力桶超温保护开关

无熔丝开关       试验室低水位警报

      压力桶低水位警报

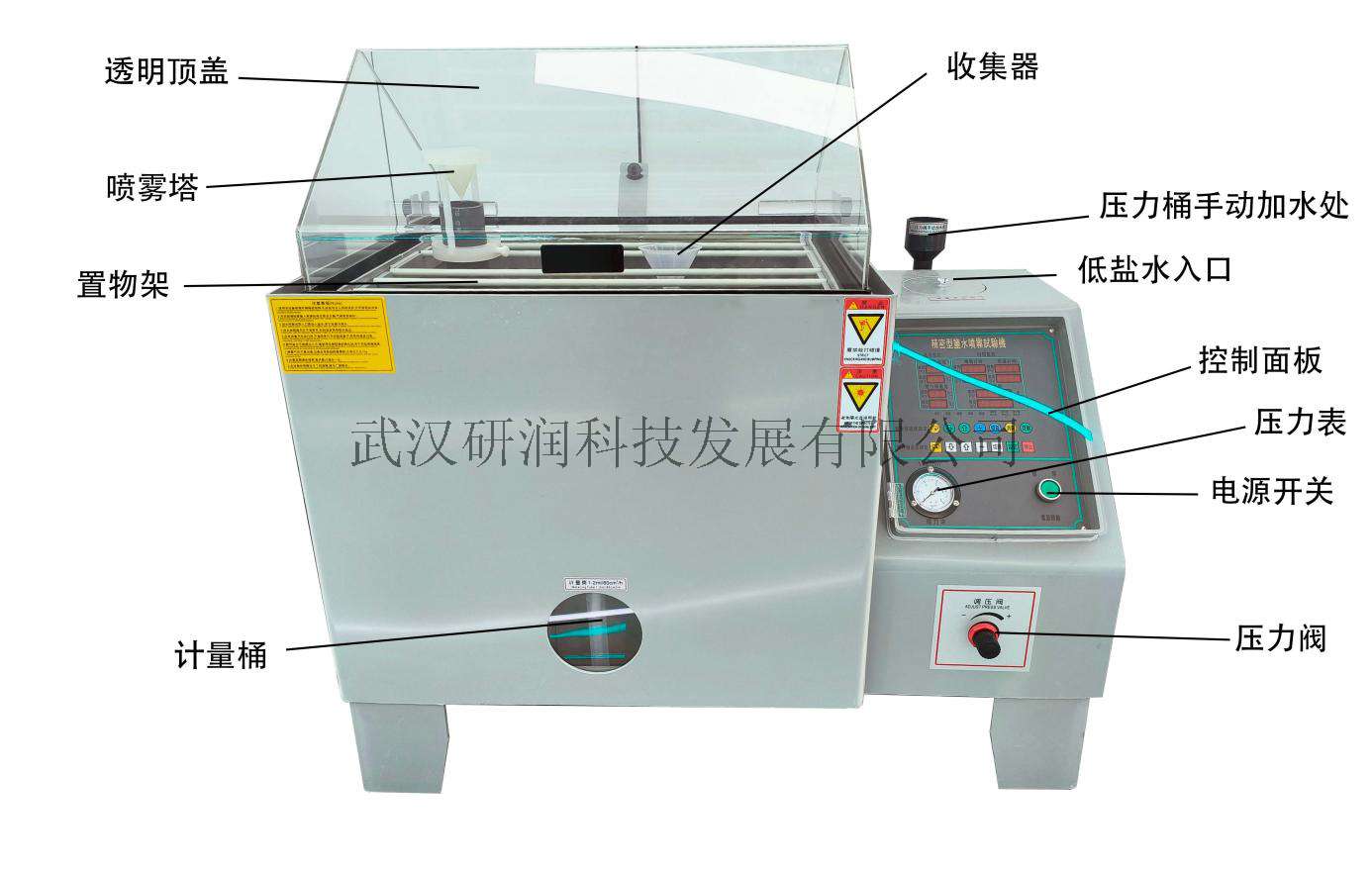

二、构造简介

（1）实验室内部

喷塔：内藏式玻璃喷头置于喷管内部，喷雾经由塔管引道再经锥形分散器分散到实验室内部。

喷雾调节器：调整喷雾量的大小，调高喷雾量增加，调低喷雾量减少。

水预热槽位于喷塔底部，此槽之盐水是经由盐水补充瓶注入预热槽，预热槽之水位是由浮球控制，可自动控制水位，槽内底部有清洗用之排水口由硅胶塞控制。

收集器：喷嘴所喷出之落雾量，以自有落体方式于80cm²之漏斗杯内，再由道管流至计量杯内。

置物架：V型置物槽和O型置物棒可放置小型测试产品。

过滤器：用于过滤盐液中之杂质，塑料制过滤器。

加热水槽：此水槽附着于实验室底部，用于装水加温保持实验温度平稳，其功能加热和保温。

（2）实验室外部

计量桶：收集每次试验之喷雾量，50ml之刻画。

隔绝水槽：利用水封原理，以避免盐雾外泄。

饱和空气桶：放置于控制箱底部，采用SUS#304不锈钢板制成。其功能在于空气经由此桶加温、加湿，使空气达到饱和湿度后至喷嘴喷雾。

盐水补充瓶：自动补充盐水预热槽之盐液。

试验盖：屋顶式斜角100度透视盖，用于覆盖于试验室上方结合为一体。

调压阀：此阀是空气压力过高过低时，藉压力表显示来调整（试验条件1kg/cm²）。

压力表：此表指针所显示之压力是空气经由饱和空气桶加温，传达喷嘴时所达到的压力（试验条件1kg/cm²）。

排气管：1.5寸口径管线，结合此排雾于室外，不可有积水之现象，使其雾气自然排出。

排水管：4分口径管线，结合排水管于水排沟，使其废水由此排出。

入水口：补充试验室及饱和桶之水至正常使用状况。

（3）控制系统

触摸屏控制器：中性喷雾试验、酸性盐雾试验、铜盐加速乙酸试验的设定均在该控制器上进行。

加热水槽安全温度控制器：加热水槽之安全保护装置，温度安全设定值比实际温度高10℃，其安装位置位于试验箱的后面。

饱和空气桶安全温度控制器：饱和空气桶安全保护装置，温度安全设定值比实际温度高10℃,位于控制箱内。

中性盐雾试验：实验室温度设定为35℃，饱和空气桶温度设定为47℃，此设定在控制器内进行。

耐腐蚀试验：试验室温度设定为50℃，饱和空气桶温度设定为60℃，此设定在控制器内进行。

电源开关：控制全机之总电源。

运行开关：打开或关闭触摸屏控制器。

喷雾调压阀：调节喷雾压力，试验进行中需要将压力调至1公斤。

进气调压阀：调节进气压力，通常将进气压力调至2公斤。
