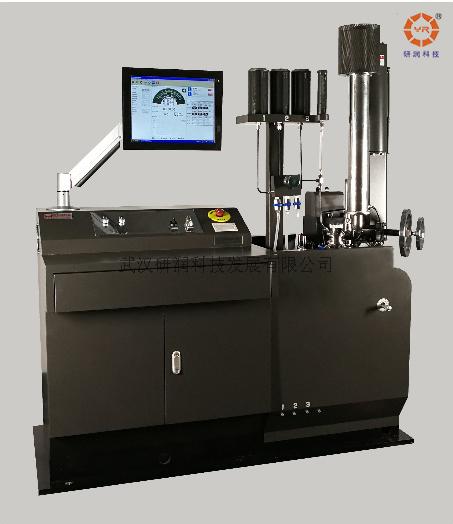

ST386-5A 柴油十六烷值测定仪

13971288238
产品详情

一、仪器概述

 ST386-5A型柴油十六烷值测定仪符合标准GB/T386-2021最新标准的要求,同时符合ASTM D613标准的要求。该设备为大型油品台架试验机,自动化程度高,操作便捷,做样速度快等优点。

二、技术指标

1十六烷测试范围:0100(典型测试范围3065);

2压缩比调节范围:8:136:1

3发动机汽缸直径:82.55mm3.25in铸铁型);

4发动机活塞冲程:114.3mm4.5in铸铁型);

5发动机排量:0.61L(37.33in*3)

6发动机转速:900±6r/min

7润滑油温度:57±5℃

8润滑油压力172207Kpa

9曲轴箱负压:0.251.5Kpa

10汽缸夹套冷却剂温度:100±1℃

11进气温度:66±0.3℃

12进排气门间隙(冷车)进气门:0.070mm   排气门:0.33mm

13进排气门间隙(热车)进气门:0.2±0.020mm

14排气门:0.2±0.020mm

15喷油提前角:上止点前13±0.1°

16着火滞后期:13±0.1°

17喷油流速:13±0.1 mL/min

18喷油器冷却温度:38±1℃

19手轮读数手动调节,设计有双旋转圆环进行双向转动;

20采用红外激光位移传感器测量手轮读数;

21手轮读数检测精度:0.001

22主机外独立循环水装置:不带压缩机(环保),冷却水水压:45Kg,冷却效率:7±1,功耗:0.4KW,满足节能要求。

三、性能特性

1符合ASTM D613GB/T386-2021最新标准的基础性要求,主机为一台符合标准的单缸、四冲程、可变压缩比、间接喷射型柴油发动机,设有双平衡模块和大容量机油润滑系统;

2较四缸发动机做功连续性做比较,为了补偿四冲程单缸型柴油发动机因燃烧功率大而导致的输出功率不平衡等硬性缺点,即设计上间接喷射柴油发动机在标准GB/T T386-2021的规定发动机基础指标上增设位于功率输出主轴和飞轮之间的轮系平衡机构:(a)整体圆柱形铸铁模具制造;(b)圆柱形外径41cm,圆柱形内径36cm,厚度10cm;(c)内圆镶嵌有13颗及以上全刚性润滑滚珠轴承平衡传动装置;(d)有润滑系统摩擦阻力小,做功连续性好,平衡稳定性更佳,惯性大等诸多优点,以此充分保障试验过程中试验数据结果的稳定性、连续性、重复性精度<0.4

3柴油发动机符合ASTM标准,为了确保柴油发动机整体冷却效果和发动机热量、燃烧的充分稳定性,采用整体式柴油发动机结构:(a)气缸结构设计分为三层,即气缸内套、中套、外套;(b)冷却循环水循环于内套-中套之间和中套-外套之间双循环系统;(c)气缸冷却外层夹套(即外套)与曲轴箱整体磨具铸造,采用一体式结构设计;

4润滑系统:(a)所有的润滑油管路内设于曲轴箱内部;b)润滑油管与曲轴箱体整体磨具铸造,润滑油路具有自动清洗冲洗功能,免去日常润滑油路的维护,以此减少仪器的维护率及长期的维护使用成本;

5曲轴箱和齿轮组部分:符合ASTM 的标准曲轴箱,在GB/T386-2021标准上增加一组氮化平衡齿轮,总计6组齿轮设计结构,齿轮的偶数配置,以充分确保发动机在900 r/min高速运转下的平衡无震动;

6仪器具备发动机正转、反转检测功能,防止反转导致润滑失效和试验数据失效的安全性指标;

7燃料泵采用机械泵设计;

8专用独立的十六烷值操作应用软件,软件主界面设计分为三大区域:工况实时显示及工况异常提醒区域、燃烧信号值实时显示区域、引导式评油操作区域;

9仪器实现手动\半自动操作模式

10符合ASTM D613-17b Standard Test Method for Cetane Number of Diesel Fuel Oil;符合GB/T 386-2021 柴油十六烷值测定法;

1115寸标准工控机,带触摸屏,专用的十六烷值操作软件置于上位机中,上位机可通过数据通讯与下位机进行连接控制发动机运转工况,样品试验采用手动\半自动两种模式进行操作。

12严格按照标准,采用高性能喷油泵和单孔喷油嘴,喷油开启压力和喷油雾状满足标准要求;

13专业的燃烧传感器按工业标准设计,更加稳定可靠;

14设置精密的操作旋钮用以调节喷油速度,使之达到标准的要求;

15自动精密测量汽缸位移(相当于手轮读数),实时取得精密的压缩比读数,试验步骤结束即可直接读取待测油样的16烷值,并可由面板打印机输出试验结果;

16控制系统采用模块化的专用控制器,增强可靠性的同时使得日常保养、维护和故障处理轻松便捷;

17仪器采用操控台+可调节式触摸屏,极大的方便了操作,CNManager®软件操作界面集成度高,各种实时状态监控信息一目了然,实时显示燃烧信号趋势曲线,软件操作提示及时清晰;

18CNManager®软件采用引导式操作设计,指引操作人员一步一步按照标准步骤操作,清晰易懂;

19自动记录开机和累计运行时间,自动进行保养维护提示;

20仪器配置独立循环冷却水系统,喷油器独立配置温控装置,以严格满足标准要求。

21充分汲取发动机行业发展的最新成果,机械系统在设计,金属材料选择和加工工艺上更加考究,使得仪器的准确性、稳定性和可靠性达到进口仪器的同等水平;

22柴油发动机采用双平衡结构设计,有效地减少了振动和噪声。
